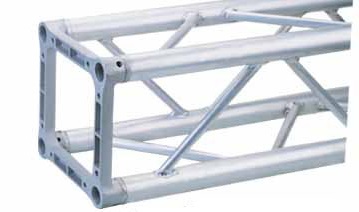

SOUNDKING DKB2904-450 Ферма алюмінієва довжиною виробу - 4,5 м

Алюмінієва ферма

Перетин - квадрат зі стороною 290 мм

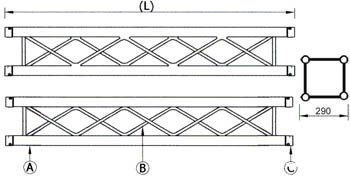

Діаметр перетину несучої труби - 50 мм (товщина стінки - 2 мм) на зображенні відзначений буквою А (сплав EN-6001-T1)
Діаметр перетину сполучних труб - 20 мм (товщина стінки - 2 мм) на зображенні відзначений буквою В (сплав EN-6001-T1)
Алюмінієве лиття (SG ALSi 1) в з'єднувальній частини, яку позначено на зображенні літерою С
Довжина виробу - 4,5 м

Таблиця рівномірно розподіленого навантаження:

Довжина ферми (м)		6	7	8	9	10	11	12	13	14	15
Навантаження: кг/м	120	17	31
	110	15	28
	100	14	26	44
	90	12	23	39
	80	11	20	35	56
	70	10	18	30	49	74
	60	8	15	26	42	64	93
	50	7	13	22	35	53	78	111
	40	6	10	17	28	43	62	88	122
	30	4	8	13	21	32	47	66	91	123
	20	3	5	9	14	21	31	44	61	82	108
		прогин (мм)

Таблиця концентрованого навантаження на середині ферми:

Довжина ферми (м)		6	7	8	9	10	11	12	13	14	15
Навантаження: кг/м	250	9	15	22	31	43	57	74
	225	8	20	28	38	51	66
	200	7	12	17	25	34	45	59	75	93
	175	6	10	15	22	40	51	65	82	101
	150	6	9	13	19	26	34	44	56	70	86
	5	7	11	16	21	28	37	47	58	72
		Прогин (мм)

Виробництво		Китай
Діаметр		50 мм
Розміри		4500x290x290x290x290 мм
Вага		23.8кг
